透視IBM Flex Systems管理核心

負責提供基礎架構PureFlex System的整櫃式套件，是整個PureSystems軟硬體運作的核心，它的重要性在於，因為採用模組化設計而具有可彈性配置的特色，另一個就是它的管理工具Flex System Manager（FSM），整合了全部計算與儲存節點的管理，而且可支援x86與Power的系統平臺，大幅降低管理的困難與複雜度，而且可以簡化系統部署與建置的流程。

而機箱的管理上，PureFlex System本身還有一個置於背面的機箱管理模組（Chassis Management Module，CMM）相當特別，這個模組所管理的範圍以整臺機箱的硬體元件為主，例如電源供應器、風扇與網路模組等。

雖然FSM是整臺Flex System Enterprise Chassis（FSEC）機箱的管理模組，不過它並不是內建在機箱的功能，而是獨立的節點。它是一臺基於x240計算節點所整合的應用伺服器，因此單就外觀來看和x240相當接近，不過在硬體、韌體，以及設定上都有些微的不同。

在硬體規格上，FSM採用單顆Intel Xeon E5-2650處理器，且內建32GB記憶體、單臺1TB的2.5吋硬碟，以及2臺200GB 1.8吋固態硬碟（建立RAID 1磁碟陣列）。在連接的方式上，它與其他計算節點沒有任何差別──都是連接機箱中間的機板（midplane），並從中取得其他計算節點的資訊。

在實際使用上，這套管理系統採用網頁介面來操作，我們只要輸入系統管理入口網頁的IP位址，並填上帳號與密碼、通過身分驗證後，即可登入。

一進入網頁介面，你可以看到FSM的首頁，依照機箱、實體與虛擬機器、網路、儲存、所有系統，以及我的最愛等6個項目排列，只要點選進去，就可看到這些項目的細節。

單臺FSM不只能管所在的機箱，更可同時管理多臺機箱

當我們點選機箱的檢視項目之後，會顯示目前受這臺FSM管理的全部Flex System Enterprise　Chassis機箱的資訊，如果我們進一步點選其中一個機箱，還會用畫面直接呈現的方式呈現目前該機箱的實際配置狀態，以及每個計算節點的型號及運作狀態，就像直接在機房內直接查看FSEC一樣。這樣的資訊顯示不僅可以讓系統管理人員快速了解設備是否正常運作，還可以快速了解每每個節點的詳細資訊，包括IP位址、作業系統資訊，以及這個節點在機箱內的實際位置等。

這樣的顯示方式，對系統管理人員而言，除了可了解每個計算節點的狀況之外，還因為透過圖像的顯示方式，可明確了解每個計算節點的實際位置，要維修或更換節點時，也比較不容易混淆。

FSM也可輔助IT人員快速建置與部署PureSystems

除了監控整個系統的運作狀況之外，FSM的另一個特點，就是在首次啟用與建置系統的時候，這套管理系統也提供了精靈設定介面，依照6個設定步驟的指示，就可以完成整套系統的配置。

採用這種系統建置方式，除了做到像前面提到的整合多個計算節點的組態，一次全部設定完畢，而不必像傳統的系統建置方式要逐一設定之外，還可大幅度的縮短建置時間，加上集中的管理介面，可降低IT人員的管理負擔。

透過FSM專用智慧型手機App，也可遠端監控PureFlex System狀態

另一個相當特別的是，FSM也提供行動裝置可使用的遠端管理App 版本，包括針對Flex System Manager for Android、BlackBerry,and iOS，不過iOS的部份目前僅有iPhone版本，IBM並沒有推出支援iPad的版本。

這套App，功能上包括系統狀況顯示、事件記錄、機箱配置圖，以及多機箱管理等，主要是便於系統管理人員，可隨時透過手機或平板電腦登入查看。只要下載這個App之後，即使你沒有建置PureFlex System，也可開啟內建的展示內容，了解這個管理系統的內容，以及操作方式。

操作FSM App相當簡單，在Demo帳號中，可看到4臺FSEC，點選其中一臺就可看到機箱正面顯示的節點資訊，和透過網頁登入FSM所看到的內容相當接近，操作上相當直覺。

PureFlex System硬體整合管理的另一要角︰機箱管理模組

在FSEC機箱的管理上，負責監控與管理機箱所有元件的管理模組（CMM），也扮演重要角色。這個模組所管理的項目，包括電量控管、風扇管理、網路I/O模組等，另外還可監控每個模組的平均與最大用電量等，就像在伺服器產品中常見的IPMI機制，它可用來監控機箱內部主要硬體元件的運作狀態。

換言之，CMM無法管理計算節點的作業系統、虛擬機器數量，或是設定等，而是針對硬體元件的狀況進行監控。而且CMM也和FSM一樣，都可安裝2個節點，達到備援的作用。

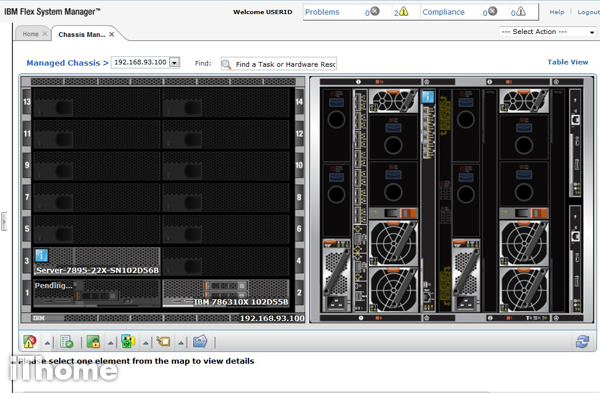

搭配實機照片圖示，可快速掌握機箱節點資訊

點選要檢視的機箱之後，管理介面會呈現機箱前方計算節點，以及後方的電源供應器與風扇節點等配置資訊，對管理人員來說，不必到機房，也可以了解系統所安裝的每個節點資訊，以及運作狀態，在資訊的呈現上相當直接。

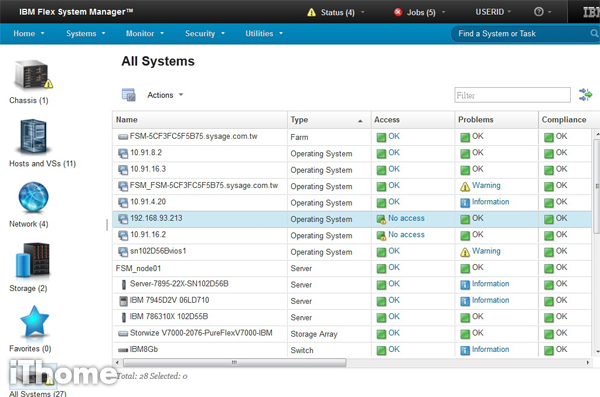

可一次檢視各節點系統、網路、儲存運作狀態

除了檢視每個機箱的運作狀況之外，FSM還可依照機箱、實體與虛擬機器、網路與儲存等不同性質的組態去檢視，另外也可選擇全部系統，將運作在FSEC的所有計算、儲存與交換器等節點，透過列表的方式全部呈現。

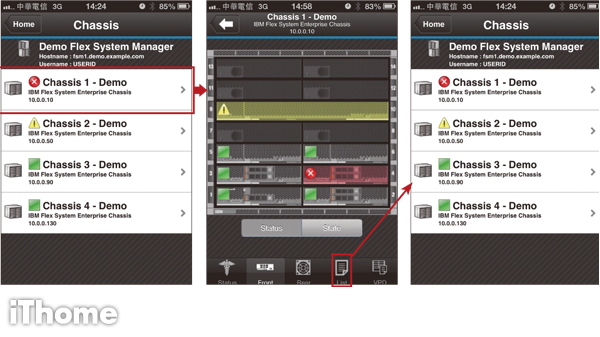

透過智慧型手機App，也可遠端監控PureFlex System狀態

除了透過網頁登入FSM之外，還可透過行動裝置平臺的FSM App登入，在操作介面上和標準網頁版相當接近，而且透過圖示的方式可以快速了解每個機箱、每個計算節點、儲存節點、電源供應器或風扇的運作狀況，管理人員即使不在電腦前，也可透過這個App快速了解系統狀態。

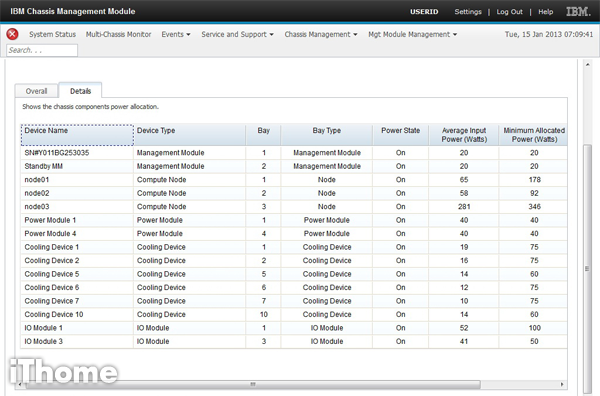

硬體元件管理提供獨立網頁介面檢視

位於機箱背面的機箱管理模組，提供獨立於FSM之外的網頁管理介面，管理內容包括每個計算節點的類型、狀態、位置、是否正常運作等。

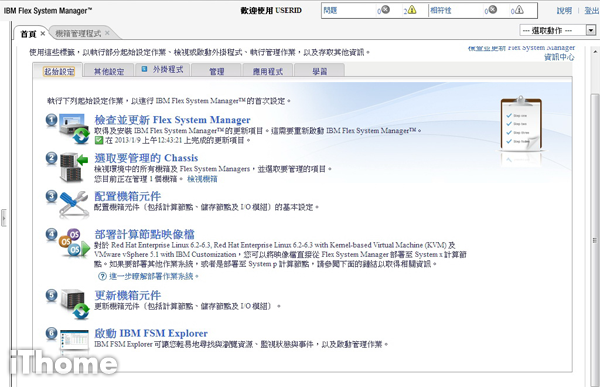

只要6個步驟即可完成基本建置

管理介面提供中文的選擇，而且在系統初次建置的時候，可透過FSM內建的6個起始設定步驟，選擇要管理的機箱、配置機箱內的計算節點與儲存節點、部署映像檔等，就可快速完成系統設定。
