OCS組成元件及架構─提供彈性的整合通訊系統建置方式

微軟Office Communications Server 2007（以下簡稱OCS）可分為標準版和企業版，前者是將建置OCS環境所需的所有元件都安裝在同一臺伺服器上，後者則允許IT人員依需求建立企業版集區（Enterprise Edition Pool，包含影音會議伺服器、網頁會議伺服器、IIS伺服器及前端伺服器），並將SQL Server、OCS前端伺服器、OCS後端伺服器及邊際伺服器（Edge Server）等，分別安裝於不同主機，以便整合叢集相容技術或負載平衡設備提升效率，日後升級或擴充的能力也較強。

標準版與企業版的OCS功能差別不大，但建置的過程較簡單。標準版提供包含視訊會議、電子白板或即時訊息等功能，但如果想要介接PSTN線路或其他SIP設備，就必須另外建置PBX閘道器或第三方整合通訊設備，目前可支援Polycom、Tandberg及Radvision等廠牌的視訊會議設備。

一般來說，OCS的核心元件建置完成後，僅允許內部使用者連線，等到已經建立邊際伺服器（需與前端伺服器分開建置）的情況下，聯邦或外部使用者才能與企業內部透過OCS連線，並開啟多人會議。

前端及邊際伺服器可視需求選擇建置方式
OCS的前端伺服器可提供多種會議功能，包含商務資料的協同作業、群組即時交談，以及可多人分組的語音和視訊交談等，這些功能分別由OCS前端伺服器中的不同會議伺服器，依照架構需求提供所需要的服務。

OCS前端伺服器可分為：
即時會議伺服器（IM Conferencing Server）
可同時相容於不同的即時通訊軟體，例如：Windwos Live Messenger、Yahoo!Messenger或Office Communicator 2007，支援即時訊息溝通功能。

網頁會議伺服器（Web Conferencing Server）
提供會議進行中啟用電子白板、應用程式共享、協同合作或資料傳遞等功能的服務。

影音會議伺服器（A/V Conferencing Server）
讓使用者可以進行一對一或多人語音及視訊會議。

語音會議伺服器（Telephony Conferencing Server）
提供能整合第三方設備（例如SIP VoIP設備）的語音會議連線功能。

有了上述4種伺服器，就能讓內部使用者透過OCS舉辦線上會議，但如果想要讓外部使用者連線至企業內部建立的多媒體會議，就必須建置邊際伺服器。它依可以提供的服務類型，區分為3種角色：

存取邊際伺服器（Access Edge Server）
亦即原來Live Communications Server 2005中的Access Proxy，主要用途為處理內部網路與外部網路之間的即時通訊流量。

網頁會議邊際伺服器（Web Conferencing Edge Server）
功能與網頁會議伺服器類似，主要負責提供連接外部使用者的各項資料協同作業。

影音邊際伺服器（A/V Edge Server）
負責處理與外部使用者之間有關於聲音與視訊對等式的連線處理。

這3種伺服器角色在實際部署時，也和前端伺服器一樣，可以全部安裝在同一臺電腦上，或是分成三臺不同的實體主機。

整合在一起的好處是成本較低，部署流程也較簡單，不過由於影音邊際伺服器對於頻寬的穩定性要求較嚴苛，所以一般均建議將它獨立安裝。文⊙李世平

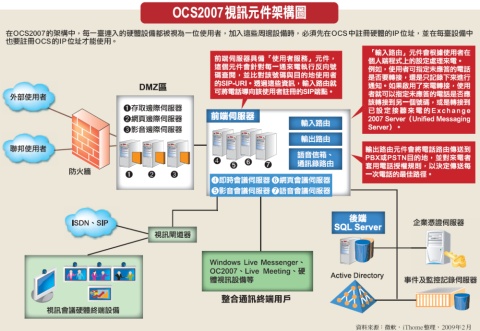

點小圖看大圖
