為Windows Server免費升級邏輯磁碟管理功能

自Windows 2000起，微軟便為作業系統引進了內嵌在電腦管理功能中的新磁碟管理工具，擁有更直覺化、更易於使用的管理介面，並提供NTFS磁碟掛接等功能，而針對Server版的Windows，還支援類似Unix的動態磁碟管理機制，可提供更豐富的磁碟應用，如建立跨磁碟機的多重磁碟區，或建立具備容錯能力的鏡像或RAID 5磁碟區，讓使用者能更彈性、更有效率的利用大容量磁碟設備。

但是對需要更進一步掌握磁碟使用情況的進階使用者來說，Windows內建的磁碟管理工具仍有許多不足，如沒有整合效能監控功能、沒有完整的Log記錄、不提供磁碟使用歷史統計資訊、缺乏通知警示功能、不能整合iSCSI管理、沒有效能調節功能等等。

雖然前述需求中，有一部分可以透過Windows內建的其他工具來提供，但這些工具都是獨立執行，未與磁碟管理結合，使用上較為麻煩。此外這些工具大都是為了一般系統管理的目的而設計，就磁碟管理作業來說，功能也不夠完整。

針對Windows內建磁碟管理工具的不足，不少廠商都推出了進階管理工具，其中部分還是免費的形式，我們這裡介紹的是Symantec的Veritas Storage Foundation Basic。

更完整的Volume Manager功能

Veritas Storage Foundation Basic由Veritas Volume Manager與Veritas File Manager兩項主要元件，以及附屬進階應用程式組成，可支援Windows、Solaris、AIX與Linux等作業系統（但Windows版不支援Veritas File Manager）。

與其他磁碟管理工具相比，Veritas Storage Foundation Basic的最大優勢是與Windows間的密切關係，Windows內建的Logical Disk Manager（LDM）邏輯磁碟管理工具程式，基本上就是Veritas Volume Manager的精簡版。

因此Veritas Storage Foundation Basic可藉由Veritas Volume Manager，提供技術已經過長期驗證、與Windows內建工具相似、但又更完整的管理功能，包括更多的動態磁碟組態，以及包括快照、效能調整、存取狀況統計等進階功能。

安裝環境與應用限制

Veritas Storage Foundation Basic目前最新的版本是5.1版，只要到Symantec網站登錄註冊，就可以下載使用，有適用於Windows、AIX、Solaris與Linux等業平臺的版本可供選擇。其中Windows版適用於Windows Server 2003與2008。

就功能來說，免費版的Storage Foundation Basic與付費版的Storage Foundation Basic Standard版是完全相同的，差別只在Basic版限制了應用規模。

在安裝平臺上，Storage Foundation Basic最多只支援兩個處理器，而在應用上，則限制最多只允許4個data Volume，但System Volume則不限。另外Basic版也限制最多只能有4個檔案系統，不過root檔案系統不在此限內，當然對Windows來說，實際上只會使用NTFS，故不受此限制影響。

更細緻完整的管理介面

安裝Veritas Storage Foundation Basic後，用戶從Windows的電腦管理介面中可以看到，原來的磁碟管理項目，已經被Veritas Enterprise Administrator取代。透過Veritas Enterprise Administrator（VEA）控制臺，用戶可管理本機的磁碟，也可管理網路中其他安裝Veritas Storage Foundation的系統。

VEA控制臺介面可分為三大區塊，左邊是樹狀的系統功能群組選單，右邊是功能項目的內容，下方則是即時的訊息顯示視窗。從樹狀的系統功能群組選單可以看到，除了磁碟與Volume組態外，包括iSCSI的相關功能也涵括在其中，管理者可透過這個單一介面執行管理。

點選樹狀功能選單中的磁碟機物件後，可看到VEA控制臺可提供更精細與更多的磁碟區狀態資訊，讓管理者可以更清楚地掌握磁碟組態。

更多樣化的動態磁碟類型

提供更豐富的動態磁碟應用，是Veritas Storage Foundation Basic的重點功能。Windows內建的磁碟管理工具只支援1個動態磁碟群組，以及5種動態磁碟類型（簡單、跨距、等量、鏡像與RAID 5），而Veritas Storage Foundation Basic的Veritas Volume Manager則允許建立多個動態磁碟群組，並能建立支援叢集環境的動態磁碟群組。

在動態磁碟類型方面，Veritas Storage Foundation Basic不僅能提供Windows原有的5種動態磁碟，還能提供結合Stripe與Mirror的RAID 0+1組態（不過這需要至少4臺實體磁碟），另外對Stripe與Mirror模式也有更精細的設定。

更完整的管理工具

就磁碟使用管理來說，我們需要知道磁碟容量的耗用狀態，執行效能狀態，以及運作過程中所有重要事件的記錄。Veritas Storage Foundation Basic的VEA控制臺本身便整合了前述所有功能，可設定容量耗用警示通知、線上即時監控存取效能，並提供完整的Log記錄，管理者無須使用其他工具程式，就能獲得幾乎所有必要的資訊。

相較下，Windows內建磁碟管理工具則只能透過Volume屬性設定Volume配額，其他功能都必須依靠另外執行的效能監控與事件檢視器來提供，但Windows的效能監視與事件記錄工具並非專為儲存管理而設計，在這方面的功能不如VEA的豐富與實用。

因此即使沒有使用Veritas Storage Foundation Basic提供的種種進階應用需求，光是將Windows的磁碟管理介面換成這個VEA控制臺，就能提升相當多的便利性。

豐富的進階應用工具

除了基本的磁碟空間規畫管理外，Veritas Storage Foundation Basic還提供許多有用的進階功能，其中比較重要的有：透過搬移、切割Volume來調節實體磁碟效能、快照（Snapshot）與VxCache快取等。

利用Storage Foundation內含的Move Subdisk指令，可將Volume從某臺實體硬碟轉移到另一臺，將高負載硬碟上的Volume，轉移到同一動態磁碟群組中負載較低、且容量足夠的硬碟上，藉以達到負載平衡的效果。而Splite Subdisk則能將Volume切成兩個，然後可搭配使用Move Subdisk指令將其中一個切割後的Volume轉移到其他實體硬碟上，同樣也能達到負載平衡的效果。

而Snapshot功能，可為指定Volume建立獨立且可存取的複本，可在原始來源Volume資料遺失或損壞時用於還原資料，或在不影響來源Volume的情形下，獲得一個與來源Volume一模一樣的複本用於測試等用途。這個Snapshot功能在操作上分為兩個步驟，必須先為指定Volume執行「預備（Prepare）」動作，然後才能執行Snapshot。
至於，VxCache則可將指定大小的系統記憶體，規畫為專供動態磁碟群組使用的快取記憶體，藉以提高存取效能。

Storage Foundation Basic for Windows安裝需求

● 支援作業系統：Windows Server 2003/2008（x86/x64/IA64）
● 記憶體需求：1GB以上
● 處理器需求：（x86）Pentium III 1GHz以上；（x64）Opteron、Xeon或Pentium IV 1GHz以上；（IA64）Itanium或Dual-Core Itanium 1GHz以上
● 瀏覽器：IE 6.0（SP2）以上或Firefox 1.5以上
● 下載網址：（須先登錄註冊）www4.symantec.com/Vrt/offer?_requestid=20059&a_id=20427&
● 操作限制：只支援2個處理器、最多4個Volume與4個檔案系統

Windows內建磁碟管理與Veritas Storage Foundation Basic功能比較

Windows磁碟管理 vs. Veritas Storage Foundation Basic

Veritas Storage Foundation Basic的VEA控制臺採用與Windows磁碟管理介面相似的基本佈置，但把更多功能都整合到VEA控制臺的系統功能樹狀選單中，使用者除了可像Windows磁碟管理介面一樣的執行磁碟管理外，還可直接在此檢視、設定與管理iSCSI SAN相關功能，並隨時檢視與磁碟相關的即時訊息與Log記錄。

而VEA控制臺右邊的功能項目內容頁面，也有更豐富的呈現方式，以最常用的系統功能群組來說，Windows採用同時顯示以磁碟機與以Volume為基準的兩種顯示方式，而VEA則只顯示其中一種，但可透過點選上方的頁面來切換顯示方式，若點選個別磁碟機或Volume物件，還有更多的進階項目可供選擇與設定。

VEA控制臺最左邊則是4大功能群組的按鈕，其中最常用的是我們截圖顯示的系統群組，另外還有Logs記錄選項按鈕與控制附屬功能屬性的控制面板、協助操作的Assistant按鈕等。

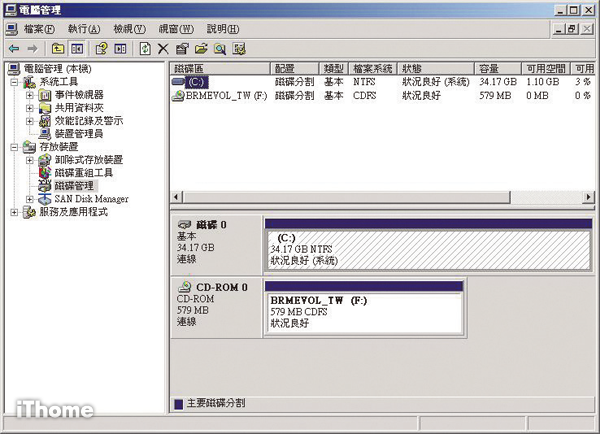

Windows的磁碟管理介面

Windows內建的磁碟管理工具在介面上下方，分別顯示磁碟機與Volume資訊。點選特定磁碟機或Volume按右鍵選擇內容，可查詢更進一步的資訊。

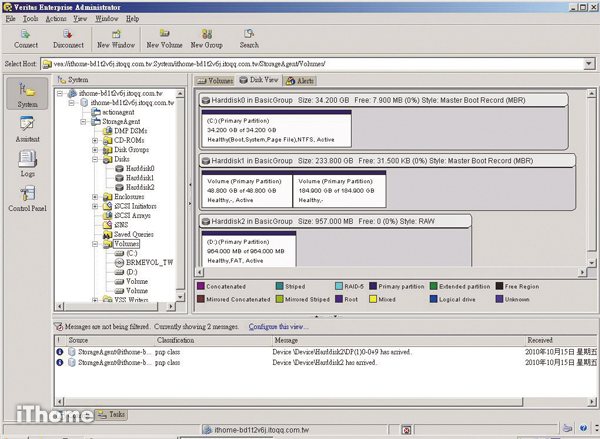

Veritas Storage Foundation Basic的VEA控制臺

VEA控制臺System檢視頁面在一個畫面中，只能顯示磁碟機或Volume其中一種呈現方式，但可透過上方控制列在兩種顯示方式間切換，而且還提供更精細的進階資訊。

Veritas Storage Foundation Basic的特色

利用內建的Veritas Volume Manager元件，Veritas Storage Foundation Basic for Windows可提供比Windows內建磁碟管理工具更豐富、完整的磁碟管理應用功能，我們在這裡挑選其中幾種較常用的略作說明。

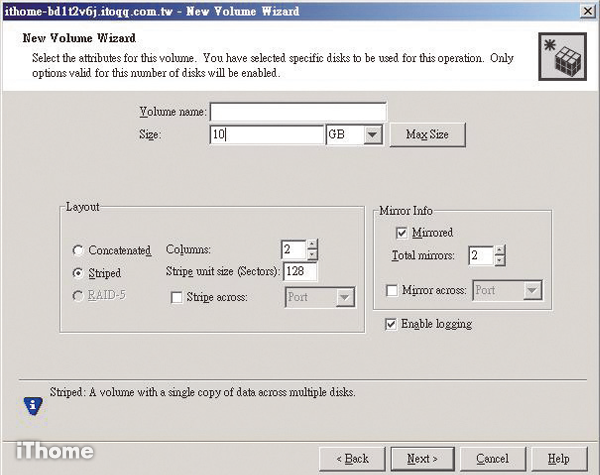

特色 1 更多的動態磁碟組態

利用動態磁碟提供更豐富的磁碟組態運用，是Veritas Storage Foundation Basic的重要功能之一，除了Windows內建的5種動態磁碟外，還可提供結合Stripe與Mirror的RAID 0+1組態，另外還提供支援叢集環境的動態磁碟群組。

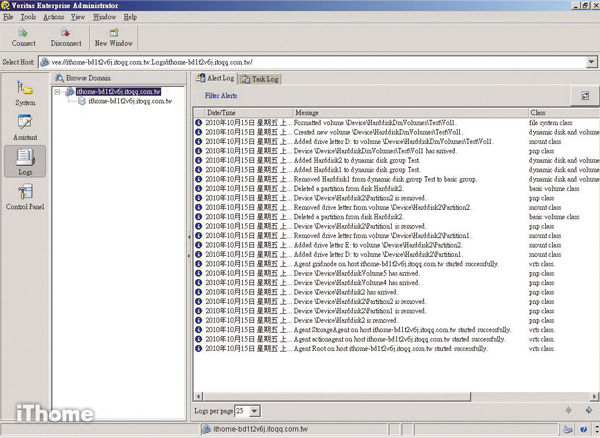

特色 2 整合更完整的Log記錄功能

Veritas Storage Foundation Basic的VEA控制臺直接內建了日誌記錄功能，可完整記錄所有磁碟管理訊息，供日後稽核或事件發生時的檢閱，點選控制臺最左邊的Logs功能按鈕即可進 入日誌畫面。另外在系統頁面最下方也可即時顯示與Logs頁面相同的訊息記錄 。

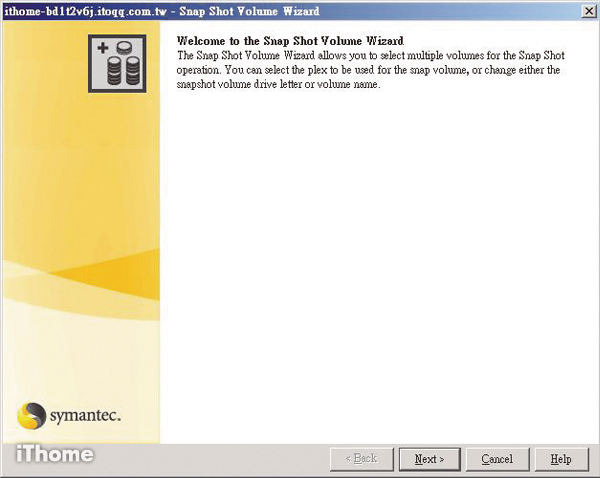

特色 3 內建快照功能

利用內建的Snapshot功能，可為指定Volume建立獨立且可存取的複本，可在原始來源Volume資料遺失或損壞時用於還原資料，或在不影響來源Volume的情形下，獲得一個與來源Volume一模一樣的複本用於測試等用途。

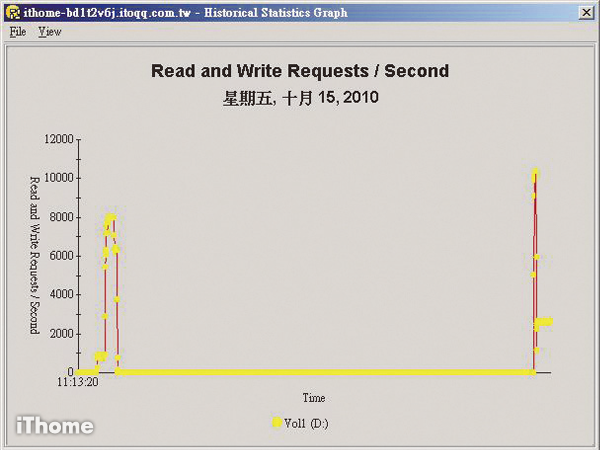

特色 4 內建效能監控工具

VEA控制臺中內建了圖形化的效能監控工具，可利用工具列上的效能監控選項，設定取樣頻率、監控項目，以及欲納入監控的Volume，就可以啟動圖形化的監控畫面。比起Windows的效能監控功能，VEA雖然只有折線圖一種呈現方式，但可選的監控項目較多。

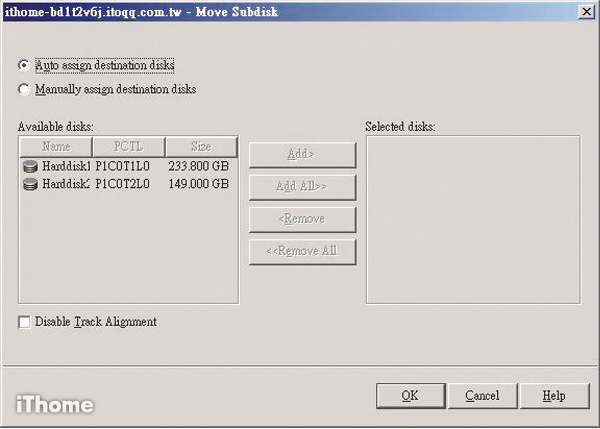

特色 5 效能調節功能

Veritas Storage Foundation Basic提供了Move Subdisk與Splite Subdisk兩種針對邏輯磁碟機的指令，可將高負載硬碟上的Volume，轉移到同一動態磁碟群組中負載較低、且容量足夠的硬碟上，藉以達到負載平衡的效果，解除存取上的「負載熱點」。

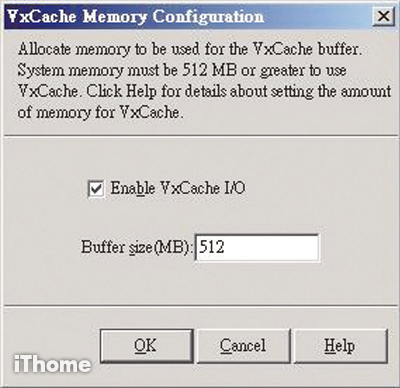

特色 6 增進效能的VxCache

VxCache功能可將指定大小的系統記憶體，規畫為專供動態磁碟群組使用的快取記憶體，藉以提高存取效能。最大可設定的記憶體容量是4GB。原廠建議若伺服器有4GB記憶體時，可將其中1GB畫分給VxCache使用。
