FalconStor CDP Appliance

FalconStor CDP Appliance是一套Windows環境下的資料備份與災難復原軟硬體解決方案，產品共包含3大元件：負責將資料由被保護系統複製到CDP Appliance上的DiskSafe；在CDP Appliance上提供快照功能的TimeMark；還原與將備份資料掛載回原系統的TimeView。

透過DiskSafe可提供即時的資料複製備份，並能藉由TimeMark功能為備份資料製作多達256個時間點的快照，還以TimeView將備份副本以邏輯磁碟機掛載於系統上供檢視與測試之用。而透過iSCSI與光纖通道的開機配置，還能在災難發生時以CDP Appliance儲存的備份資料直接掛載於原系統上，替代損毀的磁碟開機執行工作。

CDP Appliance是一種頻繁快照產品，與目前多為純軟體的同類產品相較（如微軟DPM與Symantec Backup Exec 10d），同時整合了儲存與管理硬體是CDP Appliance的特點，但運作架構基本上是相似的，都是先把前端需保護的主機資料先複製到後端的伺服器上作為備份，然後再利用快照技術對伺服器的備份資料作多個時間點的副本。

支援廣泛的DiskSafe資料複製功能

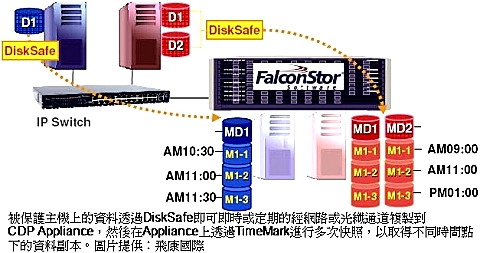

DiskSafe是負責將被保護系統上的資料複製到後端伺服器的代理程式，可偵測被保護系統的磁碟區塊異動，並將異動的資料複製到後端的CDP Appliance上，使前端的被保護主機與後端CDP Appliance上的備份資料維持同步。複製動作可排程定期執行，也可設為即時執行，只要DiskSafe偵測到系統資料的異動，就馬上將異動的區塊複製到CDP Appliance。

UMAP是DiskSafe的運作基礎，當用戶以DiskSafe在CDP Appliance上建立一個複製區域時，系統即會替這個區域建立起一塊用作索引的UMAP區域，主機磁碟區塊的任何異動都會紀錄在UMAP。DiskSafe在架構上是以區塊為基礎的系統核心過濾程式（Filter Driver），位於作業系統的檔案系統與實體儲存裝置之間，因此不會與常駐在檔案系統上的程式相衝突（如掃毒等），佔用的系統資源也很小，不影響原來系統的存取效率，還有網路傳輸頻寬與負載控制的功能。

提供最多256份的快照保護，支援資料庫備份

當前端主機的資料透過DiskSafe同步到後端的CDP Appliance後，就能透過TimeMark來對資料進行快照。系統預設的TimeMark能提供32份快照，可對每一磁碟副本提供32個快照時間點，用戶可另選購TimeMark Upgrade升級到256份快照。與其他快照技術相似，TimeMark也能提供最高以分鐘為單位的快照執行頻率，快照越頻繁，則對資料提供的保護也就密集，而且執行快照所需的時間很短，因此使用者可以突破傳統以天為單位的備份，改用一天數次、甚至是一小時一次的快照，從而得到多還原點的操作彈性。

TimeMark包含針對資料庫的Snapshot Agent機制，以保證能確實完成對資料庫的快照。由於資料庫的資料在實際寫進磁碟之前，是先被放在系統的記憶體緩衝區，然後才寫進硬碟。因此如果只是直接對硬碟資料作快照的話，還存放在緩衝區的資料顯然就不會在快照的範圍。因此TimeMark在執行快照前，會先透過Snapshot Agent，通知資料庫將所有暫存區的資料都寫入磁碟後， DiskSafe再把這份完整的資料同步到CDP Appliance上，接下來TimeMark才會執行快照。

透過Snapshot Agent，TimeMark將能保證對資料庫進行完整可用的快照，而其他快照技術（如微軟的VSS）因無法確保資料的完整性，基本上都不能用於對資料庫快照，只適合用於一般檔案。

Snapshot Agent能支援目前市場上大多數的資料庫，包括SQL Server、Exchange、Oracle、Informix、Lotos Domino、Sybase、DB2等，幾乎囊擴了絕大多數的主流產品。

快速的主機服務災難備援
由於CDP Appliance是採用iSCSI或光纖通道（FC）與主機連接，因此當前端主機的資料透過DiskSafe同步到後端的CDP Appliance後，CDP Appliance上等於有了一份與主機磁碟一模一樣的副本。當主機的磁碟損毀時，即可透過iSCSI HBA或FC HBA更改系統配置，指定主機抓取CDP Appliance上特定快照時間點的副本來開機。這樣就能在最短的時間內使系統恢復服務，此時用戶即可進行修復受損主機磁碟的工作，稍後再將正在充當主機磁碟的CDP Appliance同步複製回主機本機上的新硬碟，只要改變開機路徑指向本機的新硬碟並重新開機，就能在維持系統服務盡可能不中斷下，完成系統的修復。

當然CDP Appliance本身也有資料保存上的風險，針對此點，可藉由選購Replication功能，將CDP Appliance上的資料複製到遠端的另一部CDP Appliance上作為異地儲存與備援。

彈性的快照驗證與檢視功能
一般的快照產品均未附有驗證機制，只有在實際還原後，才能知道快照的到的副本是否實際可用。而CDP Appliance則提供TimeView與Mount Snapshot的功能，可將TimeMark建立的多時間點副本，以虛擬邏輯磁碟機的方式還原並掛載於系統上，供主機驗證與測試之用，而不會影響到原系統。

不過TimeView提供的功能只是透過UMAP建立的邏輯層級回復，以TimeView與Mount Snapshot建立的邏輯磁碟機一旦解除掛載，所有在該快照時間點後的異動都會失效。因此可藉由Snapshot Copy功能將特定還原點的快照於CDP Appliance上直接複製出來而成為一份獨立的邏輯磁碟區，並透過網路指派給伺服器，這樣就能得到一份該時間點下的獨立資料副本，用戶可在上面進行各種修改測試，而不會因卸載而消失。

簡便的安裝與操作流程
由於CDP Appliance的主要功能都被集中整合到一部應用伺服器上，因此沒有其他軟體式頻繁快照產品需要規劃建置硬體的麻煩，使用者在安裝時只須把機器接上網路，再於欲保護的系統上逐一安裝並設定DiskSafe軟體，只要10多分鐘即可完成建置。

而CDP Appliance的操作也很簡單，在DiskSafe安裝完畢後，Windows的電腦管理功能即會多出DiskSafe的功能選項，使用者可透過這個選項設定快照頻率，或是檢視、掛載已有的快照副本。而Appliance本身的狀態則可透過Console介面登入檢視。

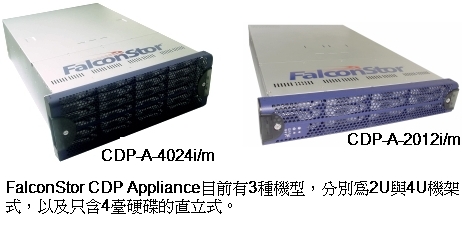

目前出貨的CDP Appliance為2U、4U等兩款機架式產品，分別含有12與24臺SATA 2硬碟，其中各有2部硬碟是由系統使用，因此可存放資料的硬碟數量為10與22臺。各機型均有光纖通道與iSCSI的款式可供選擇，要特別注意的是，若要在iSCSI環境下使用由CDP Appliance開機的災難備援功能，需另購iSCSI HBA卡。另外，FalconStor還有一款針對中小企業用戶的直立式機箱機型，含4臺SATA 2硬碟。文⊙張明德
