iPhone 5 拆機透露 A6 處理器特殊的核心架構

反向工程及半導體分析業者Chipworks協助iFixit拆解了蘋果最新的iPhone 5智慧型手機，Chipworks負責的是iPhone 5中A6處理器的拆解與分析，並發現蘋果為了增加A6的效能，手動配置了A6的ARM核心，而這也是近年來市場上所見到的首波客製化ARM數位核心之一。

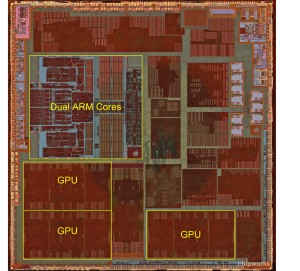

Chipworks表示，A6與iPhone 4所使用的第二代A5都是由三星以32奈米製程所打造，但A6的面積（96.71mm2）比A5（70mm2）大了近40%，在同樣的製程下，通常晶片愈大代表功能愈複雜，事實也是如此，A6具備了3個Power VR繪圖核心，以及雙核的ARM核心，這使得A6的ARM核心比A5第二代多出50%的面積。

先前市場一直很好奇，蘋果究竟是會採用既有的ARM核心或是客製化核心，Chipworks發現，該CPU是採用手動配置。一般而言，大型的邏輯處理區塊都是使用可自動擺設與配線的CAD軟體來進行配置，這個方法出現在該晶片的其他數位區塊上，也出現在所有蘋果前幾代的處理器上，但這個ARM核心卻是採用手動配置的，意味著這是一個專為A6設計的客製化ARM核心。

Chipworks說，要打造一個客製化的ARM核心必須有龐大的團隊，同時需要很長的時間，蘋果如此大費周章可能的原因之一是蘋果不滿意自動化配置的結果，因此選擇手動配置ARM核心，以創造更快的時脈及更高的密度，不管蘋果是在什麼時候做此決定的，蘋果的確成功地讓A6的執行速度比A5第二代快了一倍。（編譯/陳曉莉）
