IBM TotalStorage DS4100

TotalStorage DS4100是IBM針對中小企業用戶與近線儲存應用設計的入門級光纖SATA磁碟儲存系統，它的前身是TotalStorage FAStT100。產品具備不輸中階儲存系統的硬體可靠度設計與軟體功能，以及強大的硬碟擴充能力，建議售價亦不高，價格/效能比相較於同級產品相當出色。

硬體規格普通，強調可擴充容量

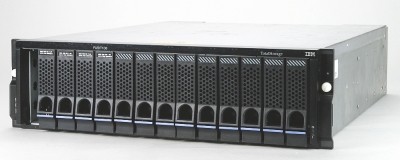

IBM的TotalStorage DS4000系列，是定位在開放系統環境的儲存系統，這一系列產品是IBM委託Engenio代工生產的。機箱採用3U-14bay、硬碟櫃與RAID控制器合一的設計，雖然單一機座的儲存密度不高，卻可透過光纖擴充埠連接7臺DS4000 EXP100硬碟櫃，合計高達112臺SATA硬碟的儲存容量，以目前原廠所能提供最大容量400GB的SATA硬碟計算，可容納將近4.5TB。磁碟陣列部分，支援RAID 0、1、3、5、10等級。比較可惜的是，DS4100不支援RAID 4或RAID 6這類可以容忍單一RAID群組內連續兩臺硬碟失效的技術，對於可靠度遠不及SCSI或FC硬碟的SATA硬碟而言，風險較高。

由於前身已經是2年多前的產品，DS4100的硬體規格就今日的眼光來看略嫌過時。主機介面僅支援2Gb光纖通道，硬碟介面的部份也僅支援SATA I，快取記憶體容量也只能擴充至512MB。不過DS4100可選購雙機備援的RAID控制器機種，比起同級產品多半僅支援單控制器，可靠度較高。此外，DS4100的組成元件，包括硬碟、RAID控制器、風扇、電源供應器等全部模組化，不需工具即可手動拆卸更換，系統可靠度有一定水準。

可選購中高階機種的軟體功能
DS4100雖然是入門級產品，使用的儲存管理軟體TotalStorage DS4000 Storage Manager 8.42，卻是和DS4000系列其他中高階機種相同，意味著許多中高階機種才具備的功能，DS4100也同樣適用，包括FlashCopy、動態磁區擴充（Dynamic Volume Expansion）、動態容量擴充（Dynamic Capacity Expansion）、動態RAID擴充（Dynamic RAID Expansion）等，以下簡介上述重要功能。

FlashCopy
可以針對邏輯磁碟區進行即時點（point-in-time）的陰影複製，也就是俗稱的快照功能，不但可以用於關鍵資料的快速備份還原，也可用在應用程式測試與資料採集等應用。需注意的是，這項功能需另行付費選購。

動態磁區與容量擴充
容許用戶在不停機的情況下，直接安裝硬碟櫃或硬碟抽取盒，並延伸邏輯磁碟區的空間，這個動作完全不會對前端應用造成影響，對於資料成長速度較快的應用（例如Exchange郵件伺服器）而言，可以有效保障系統可用性，提升服務品質。

動態RAID擴充
DS4100甚至允許用戶在不停機的情況下，更改原有的RAID等級設定，磁碟區塊大小（segment size）也可以動態調整，以適應前端伺服器對效能與可靠度的要求，更換的過程只會造成效能下降，而不會中斷應用程式的運作。

Web GUI圖形介面實用易操作
DS4100的設定管理方式並不困難，使用者只需在主機上安裝好DS4000 Storage Manager代理程式，透過網路連接至RAID控制器上的網路埠，即可執行所有設定與管理工作。Web GUI圖形介面的頁面設計雖不花俏，卻是相當實用，許多選項都還附有註解，第一次使用時會自動開啟的精靈模式，只需照著精靈的指示，勾選應用環境（檔案存取、資料庫、串流媒體等）、指定RAID等級與備援硬碟、RAID群組設定與分配指定的控制器與主機等，很快的就能完成設定工作。

由於送測的DS4100僅附4臺400GB的7200rpm SATA硬碟，無法測試出這款產品的最佳效能。我們在Windows Server 2003平臺環境下，以CA BrightStor ARCserve Backup 11.5進行D2D備份效能測試，100GB的資料備份時間1小時29分48秒，每分鐘平均傳輸速率1151.83MB；模擬資料庫部分，以IOmeter測試出的每秒I/O次數（IOPS）14585，以上數據僅供參考。

適合建置階層式儲存環境，作為資料緩衝區
從規格上來看，DS4100雖然不具備新穎的技術，但是擁有擴充延展性高、儲存容量大的特性，加上採用標準化的光纖通道介面與泛用型的儲存管理軟體，應用範圍不限於使用IBM伺服器的IT環境。建議中小企業用戶可以運用DS4100做為低成本的伺服器叢集整合，或是架構小型的入門級FC SAN儲存區域網路，一般企業也可應用在階層式儲存環境，作為第2層近線儲存體，縮短備份/還原窗口、加速還原效率。文⊙張智鴻

註：上述DS4100與對照組皆以4臺SATA I硬碟組成RAID 5進行測試，測試工具和資料亦完全相同，但因測試主機與HBA等級不同，故測試數據僅供參考。
