四色原型的基礎概念（上）

UML/OOAD好書很多，而且有許多是台灣沒有翻譯的，有些或許有簡體版，但讀起來仍然覺得無法理解，於是有了想要為讀者挑書、讀書兼做心得筆記的想法。

原則上，筆者除了挑選台灣未翻譯的UML/OOAD書籍，針對書籍內容也會有所挑選。一本書的內容有深有淺、有實用有理論、有原著作者擅長或不擅長的主題。所以，一般讀者根本不需從頭讀到尾，時間就是金錢，寧可遵守80/20法則，只花二成時間讀完既關鍵又實用的八成內容。

緣起
其實，我會注意到Peter Coad在1999年出版的《Java Modeling In Color With UML: Enterprise Components and Process》這本書，是因為多年前讀了他在1996年出版的《Object Models: Strategies, Patterns, and Applications》。1996年的那書提到了「交易樣式」（transaction patterns），讓我受益良多，也讓我成為交易樣式的愛用者。

所以，台灣書局進口1999年版的這書時，我才會特別有印象。不過，當時也沒真的買來看，一方面它的書名提到了Java，那時我對Java不熟，另一方面也是跟很多人同樣的藉口—沒時間讀書。至於，對於進口原文書高價位卻步，這就不用說了，相信大家都心知肚明。

在今年8月份UML互助會針對《Design Patterns: Elements of Reusable Object-Oriented Software》一書辦了個讀書會，討論期間，我提到了交易樣式的概念，事後有夥伴跟我提到交易樣式的概念跟《Java Modeling In Color With UML: Enterprise Components and Process》一書中「四色原型」（four archetypes in color）的概念很像。

所以，就在這麼錯過這本書快10年之後，讓我再度興起找這本書來讀讀的想法，反正如果這是本好書，應該經得起10年考驗，舊書今讀，也不賴！

章節結構
四色原型這本書的章節安排挺簡單的，全書正文大約200頁分為6章，第1章簡要說明四色原型的概念，第2～5章則將四色原型的概念應用到數個不同的常見領域中，最後的第6章則提到「特徵驅動開發」（Feature-Driven Development，FDD）。

先說我的挑讀方式，詳讀第1章和第6章，第2～5章挑其中一章比較簡單易懂的領域來讀，其餘章節就先擱著了，日後如果有用到四色原型的概念且遇到其他章節提到的領域時，再回頭來讀。

決定詳讀第1章理由明顯，因為這一章是四色原型的基本概念。至於，挑讀第6章是因為這一章在談FDD，看起來似乎是一種新的軟體開發方式，而且在2002 年出版了《A Practical Guide to Feature-Driven Development》一書，正是在談FDD的應用。我有聽過FDD這個詞，但沒有真的花時間去理解它，所以我可以從第6章初步接觸FDD，判斷是否要找FDD的書來研究一下。

四色原型
「四色原型」是這本書的主要賣點，簡單來說，四色原型是指跨領域、領域中立（domain-neutral）、或者說不侷限特定領域的四種原始的抽象概念，有助於我們定義出不同領域的領域類別（domain class），並且利用四個顏色—粉紅色、黃色、綠色、藍色來表達這四種類別原型。如果，我們套上UML用語的話，可以說，四色原型會有助於建構UML類別圖（class diagram）。

到目前為止，我有下列三個主要疑問，後續小節我也會針對這三個主要問題來探討，問題如下：

1.四色原型是指哪四種類別原型，它們的意義為何？
2.為什麼要用顏色建模，可有什麼好處？
3.四色原型跟交易樣式有什麼關係？

四種類別原型
Peter Coad從多年豐富的實務經驗中發現，在多種不同的領域中，可以抽象出四個彼此相關的類別原型（class archetype）。同時，他也將發現到的四個類別原型，再次應用到更多的異質領域中，證實了四色原型的共同性與實用性。

這四個類別原型的名稱及代表色，如下：

1. 時間片段原型（the moment-interval archetype）—粉紅色。
2. 角色原型（the role archetype）—黃色。
3. 人（組織）、地、物原型（the“party, place or thing”archetype）—綠色。
4. 敘述原型（the description archetype）—藍色。

時間片段原型
時間片段原型是四個原型中，最重要的一個，它在表達一段重要的時間片段。在某一個時間片段，我們可能做了某件需要被記錄，以便日後可以進行追蹤的工作或事情。當然，我們不會以時間片段為名，通常會已發生了什麼樣的事情，或者執行了什麼樣的工作，當做類別的名稱。

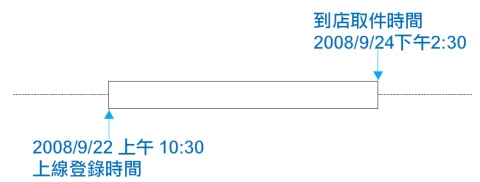

例如，我前兩天在網拍網站買了一台榨汁機，賣家指定超商取件，所以在匯款之後我得透過物流配送系統告知取件的資訊，賣家就會將貨品配送到我指定的超商門市。從身為買家的我上線登錄取件資訊，一直到我到超商真正取回貨品，這是一段重要的時間片段，如圖1所示。

此時，我們可以套用時間片段原型的概念，用來記錄這段重要的取件時間片段，如圖2所示。

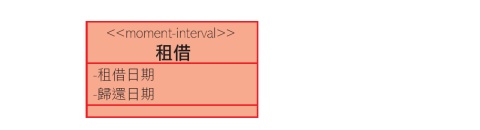

再看一個租借的範例，像是租借影片、書籍、車輛等等中的租借時段，其實都是時間片段原型的應用，如圖3所示。

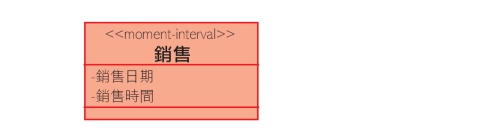

時間片段原型不僅能應用於一段時間，也可以應用於一個瞬間。比方說，我去便利超商買東西時，便利超商的 POS 系統（point of sale system）只需要記錄銷售發生的時間，像一個時間印記，或者說是一個時間瞬間，如圖4所示。

由於，時間片段原型會將其他原型連繫在一起，它是核心又像是靈魂，所以在顏色的考量上，給予它像心臟般醒目的粉紅色。再者，也考量到黑白印刷或手繪等等，不易顯現顏色的情況，所以同時採用《moment-interval》字眼，用以標示出時間片段原型。

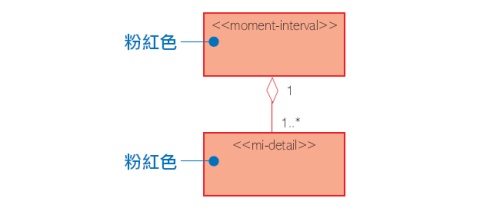

額外說明的是，時間片段可能有會有需要獨立出來的細節，這時可以有另一個標記《mi-detail》的粉紅色類別，代表時間片段的細節，如圖5所示。

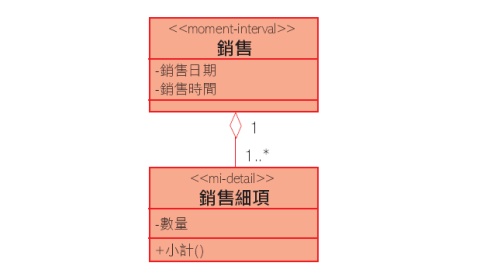

例如，一般的賣場銷售就經常有一大串的細節，這時可以同時使用時間片段與時間片段細節的概念，如圖6所示。

作者簡介：
邱郁惠
研究OOAD、UML、MDA十餘年，經歷過顧問、專案、教學及寫作工作。離職後創辦UML Blog推廣UML，組織《UML互助會》社群定期舉辦軟體技術講座，出版多本UML專業書籍與電子書。目前擁有OCUP/UML三級認證、PMP認證。角色原型

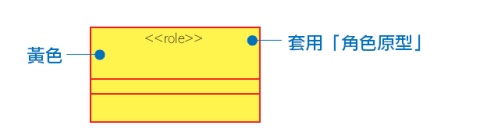

第二重要的原型是「角色」原型（role archetype），它的代表色是顯眼的黃色，字標為《role》，如圖7所示。

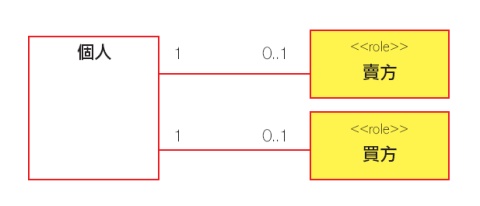

一個人在不同的時刻中，可能扮演著不同的角色，在公司扮演員工，回到家裡扮演父母。人是用不同的角色來參與不同時間片段中的事件、情境。例如，在網拍平台上，針對不同的交易，個人有時扮演買方，有時扮演賣方，這就是角色原型的應用了，如圖8所示。

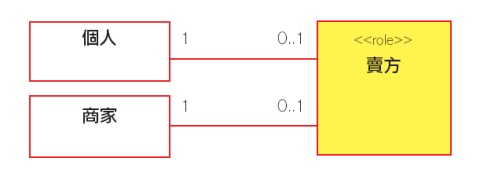

或者，有許多商家也開始在網拍市場中提供商品、扮演賣方，所以賣方的角色也可能由個人或公司組織來扮演，如圖9所示。

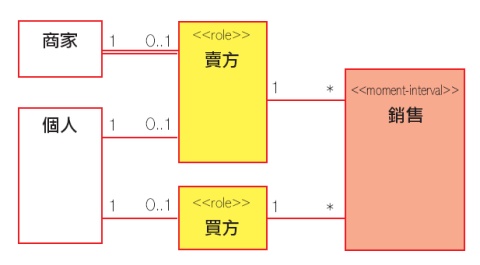

既然，四色原型彼此相關聯，我們也可以試著將角色原型和時間片段原型兜在一起，一塊套用，形成如圖10的模樣。

不過，角色原型談的更廣泛，包括人、組織、地、物都可能在扮演不同的角色。人或組織扮演不同的角色，這個觀念比較容易理解，至於地、物扮演角色的觀念比較不直覺，書中也沒有多做解釋，不太理解，想了很久也想不到什麼樣適當的範例，所以翻了翻書中的範例，節錄了局部，關於物與角色的例子。

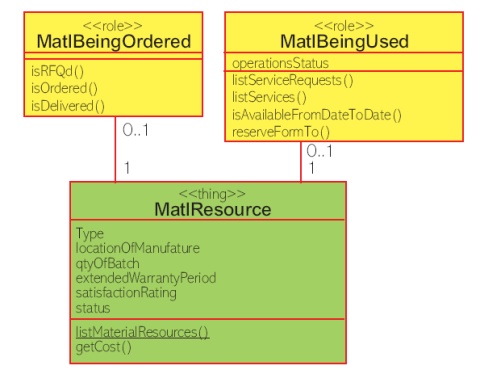

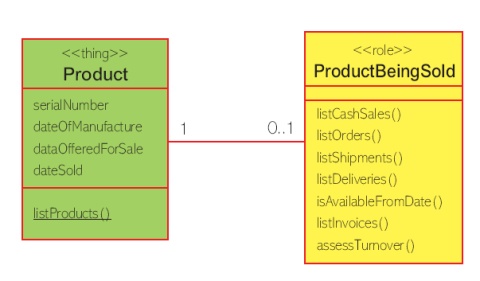

先看到圖11的例子，產品（Product）是物品（thing），已售產品（ProductBeingSold）是它的角色。不太懂？再看圖12的例子，物料（MatlResource）是物品，已訂物料（MatlBeingOrdered）和已用物料（MatlBeingUsed）都是它的角色。好像有點懂了！

分析Peter Coad書中的範例，我覺得物品的角色更像是物品的「狀態」（state），也就是說，Peter Coad把物品的狀態當作是物品的角色。我想應該還會有不同的解釋，這是我目前的想法，寫出來供您參考！

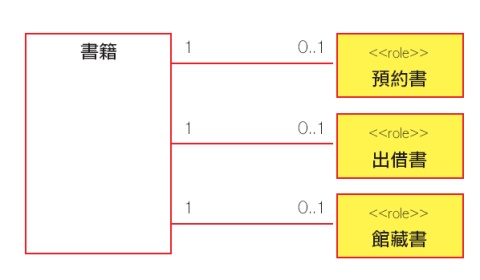

於是，我自己試著舉一個圖書館借書的範例，每一本書都有三個重要的狀態—預約書、借出書、館藏書，所以我依照這三個狀態設計出書籍的三個角色，如圖13所示。

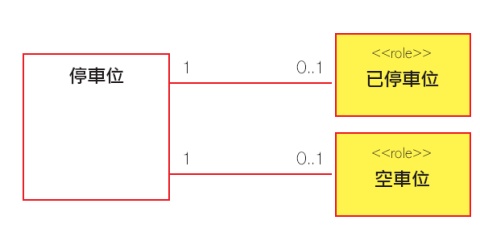

至於，地方（place）的角色，我也比照狀態的概念，舉了個停車位的範例，每一個停車位有兩個重要的狀態—已停車位或空車位，所以我同樣依照這兩個狀態設計出停車位的兩個角色，如圖14所示。

下一期再繼續介紹其他二種概念原型，包括敘述原型以及人（組織）、地、物原型。

此外，這系列還有另外3期，將分別探討為什麼Peter Coad會採用這四種顏色建模，四色原型和一般常見的交易樣式有什麼關係。還會講解書中的範例，讓讀者能夠了解四色原型如何運用。最後會談到在「特徵驅動開發」中，要如何運用四色原型，敬請期待。
