iSCSI磁碟陣列─iStor iS512-10G

長久以來，iSCSI儲存設備的效能都受限於底層的GbE網路，以致難有太大突破。iStor這款iS512-10G可藉由支援最新的10GbE網路介面，得到數倍於過去iSCSI產品的超高傳輸率表現。

iS512-10G採用2U/12Bay機箱，可安裝最多12臺SAS或SATA磁碟，系統預設為單控制器組態，用戶可選擇安裝第2個控制器成為雙控制器組態。每組控制器均含有2GB快取記憶體（可擴充到4GB）、1個10GbE XFP光纖模組連接埠、2個SAS擴充埠與1個RJ-45管理埠。每組控制器可利用SAS擴充埠外接2組iS512-SX磁碟櫃，管理最多36臺磁碟。


iS512-10G每組控制器均含1組採用XFP光纖模組的10GbE埠，另有兩個可用於串接iS512-SX磁碟櫃的SAS擴充埠。

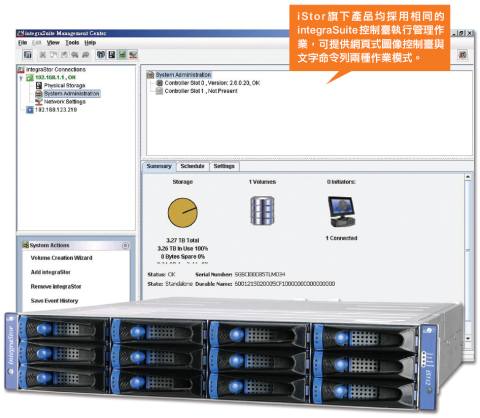

管理者可透過控制器的RJ-45埠登入iS512的integraSuite控制臺，利用文字命令列或Web圖像式介面進行設定與監控作業。



高效能iSCSI的先行者
自10GbE網路產品出現在市場上以來，以此為基礎打造超高速的iSCSI儲存環境，擺脫過去GbE網路環境給iSCSI帶來的諸多限制，便成為儲存業界關注的焦點。

然而儘管10GbE規格問世已有數年，但目前的產品仍處於成本高昂、尚未普及的階段，與多數iSCSI產品訴求的低價、基礎設施建置普及有所隔閡，以致10GbE iSCSI儲存產品遲遲未能上市，直到這一年多以來，才終於有少數以效能而非價格為訴求的iSCSI廠商推出了實際產品，iStor這款iS512-10G正是其中之一。

iStor一向專注於高效能iSCSI磁碟陣列的發展，之前的iS325與iS512兩款產品，便以在單一控制器上提供8個GbE iSCSI傳輸埠的高頻寬規格而著稱，而最新的iS512-10G則是早先iS512的延伸發展，以1個10GbE埠替代過去的8個GbE埠，不但簡化了網路布線，也進一步提高了可用頻寬。


iS512-10G標準組態為單控制器，但機箱留有安裝第二個控制器的空間，可升級為高可用性的雙控制器組態。機箱能與iS512共用，可直接抽換安裝iS512含8個GbE埠的控制器。

利用10GbE獲取超高傳輸頻寬

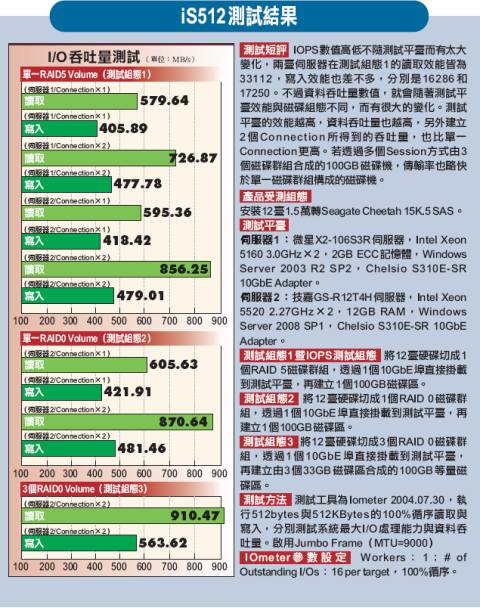

在我們的測試中，iS512-10G展現了超過900MB/s的資料傳輸吞吐率（512KB循序讀取），較一般1GbE iSCSI的數值高出8～9倍，雖然還不到10GbE帳面上較GbE超出10倍的理論頻寬，但已是相當驚人的速度。從測試中可發現幾個特性：

在最大I/O處理能力的測試上，由於這方面的表現主要取決於磁碟陣列的控制器與磁碟本身的效能，與測試平臺的關連較相對小。

在資料傳輸率方面，測得的數值則依測試平臺、磁碟組態有很大的變化。首先，在磁碟組態一定時，若測試平臺的效能越高（處理器越大、匯流排頻寬越高等），則測得的傳輸率也就越高。

其次，由於iS512-10G支援MC/S多重連結（Multiple Connections per Session），可於同一個Session中，在iSCSI initiator與iSCSI Target間建立多個TCP/IP連線（Connection）。我們發現建立2個Connection時，較1個Connection時的傳輸率有顯著提高，不過IOPS則會略有減損（建立3個Connect則沒多大提升效果）。

另外若建立的iSCSI Session越多，則測得的傳輸率也越高。換言之，在iS512-10G上建立3個33GB磁碟區，分別掛載到測試平臺後再合成一個100GB的磁碟區，得到的傳輸率會略高於直接建立單一100GB磁碟區（前者與主機以3個Session連接，後者則只有1個Session）。

僅提供基本存取應用
如同其他iSCSI產品，iS512-10G的建置與設定亦相當簡便，無論從RJ-45管理埠或10GbE資料埠，都能登入系統的integraSuite控制臺，執行系統設定工作。

在基本的磁碟設定與管理功能外，iS512並不提供進階應用功能，如快照或遠端複製等。當然這對只需要基本存取功能的用戶來說並不會造成任何妨礙，不過對需要進階應用的用戶，就必須另外尋找搭配的解決方案。文⊙張明德
