英特爾揭露下一代Core Ultra處理器Panther Lake，最高內建16個CPU與12組GPU核心

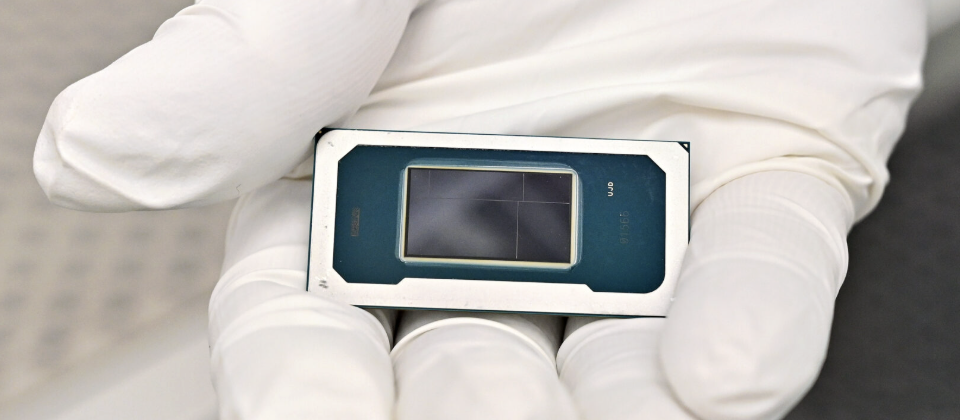

英特爾近期揭露首款採用18A製程，代號為Panther Lake的Core Ultra系列3處理器，最高內建16個CPU核心，並預告英特爾處理器將開始進入新製程，提升效能及降低耗能，英特爾今天（10/14）在臺進一步揭露Core Ultra處理器架構相關資訊，最高內建16個CPU核心及12組Xe3 GPU核心，目前已開始量產，預計今年稍晚將開始出貨。

相較於去年的Lunar Lake採用3奈米製程，新的Panther Lake採用Intel 18A製程，相近於2奈米製程，英特爾強調18A製程較舊製程，帶來15%的每瓦效能提升，並提升30%的晶片密度，其特色包括採用RibbonFET及PowerVia技術，前者為新的電晶體架構，強調有更好擴展及更有效率的切換，兼顧效能及能效，而後者為背面供電技術，以改善電力及訊號傳輸。

為迎合美國總統川普倡導美國製造回流，英特爾指出，Intel 18A製程在奧勒岡州開發、初期生產，準備在美國的亞歷桑納州Fab 52廠大量生產。

未來18A不只用於PC平臺的Panther Lake，也會在明年上半年將發表的代號Clearwater Forest的Xeon 6+處理器上採用，將新製程推向伺服器市場，Xeon 6+最多將有288個E-core效率核心。

結合新製程、架構提升PC運算效能及能源效率

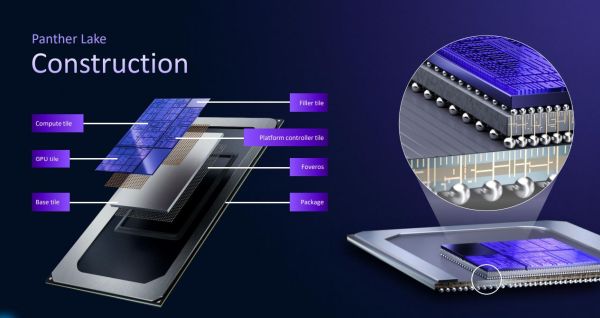

作為新一代Core Ultra系列3處理器，Panther Lake除了採用新製程，架構上也有翻新，Panther Lake整合Compute Tile、GPU tile，以及負責控制PCI e等I/O的Platform control tile等等。英特爾希望其兼具Lunar Lake的能源效率優勢，同時保有Arrow Lake的可擴充效能特色。

先前在Meteor Lake採用低耗能LP E-Core、一般效率核心E-Core及效能核心P-Core，以分別對應處理不同高低工作負載，到了Lunar Lake則簡化為E-Core及P-Core。

Panther Lake的Compute Tile採用18A製程，分為LP E-core、E-core、P-core的設計，看似回到Meteor Lake的設計，但是Panther Lake採用新的Cougar Cove架構P-core，以及Darkmont架構的LP E-core及E-core，由Thread Director按工作負載高低，依負載使用的情形，依序採用LP E-core、E-core、P-core，由此可見，Panther Lake的設計兼顧核心數擴充及降低能源效率。

新的P-core有獨立的L2快取，E-core則是每4個E-core叢集共用L2快取，至於LP E-core，每4個LP E-core共用L2快取。

而在GPU方面，主要採用Intel 3製程，先前Lunar Lake將GPU整合進Compute tile，而在Panther Lake上則將GPU獨立為GPU tile，以整合較小的4個Xe3 GPU核心或是較大的12個Xe3 GPU核心。

Panther Lake可支援LPDDR5，最高支援至9600 MT/s，最高至96GB；而支援DDR5方面，支援至7200MT/s，最高至128GB。

Panther Lake主要分為三種CPU與GPU規格，包括基本的8個CPU核心（4個P-core與4個LP E-core）與4個Xe核心，還有進階的16個CPU核心（4個P-core、8個E-core、4個LP E-core）與4組Xe核心，以及最多16個CPU核心與12組Xe GPU核心的組合。

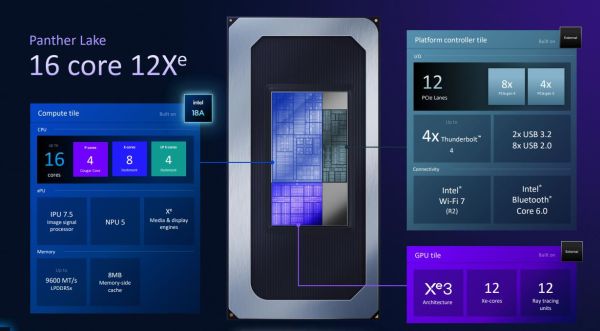

需注意的是，16個CPU核心與4組Xe核心的版本可支援更多的PCI e通道，但是最高階的16個CPU核心與12組Xe GPU核心版本（下圖），考量到已內建最多的12組Xe GPU核心，其I/O部分並不支援獨立GPU顯卡。

在AI PC趨勢下，Panther Lake採用新的NPU 5，雖然英特爾強調NPU的每瓦效能、單位面積TOPS都有提升，但NPU 5提供的50 TOPS算力，和Lunar Lake的48 TOPS相比，NPU 5的TOPS提升並不是很多。但是從CPU、GPU、NPU的平臺總合TOPS來看，Lunar Lake提供120的總合TOPS，而Panther Lake提高至180總合TOPS，平臺總合TOPS算力上存在明顯的差異。

另外，新的處理器也內建IPU 7.5，可支援3組鏡頭，支援AI環境降噪，以及硬體加速HDR，可降低約1.5瓦功耗；在周邊連接上，Panther Lake支援Wi-Fi 7及藍牙6.0，以及Thunderbolt 4，額外支援外接Thunderbolt 5。
