![](https://s4.itho.me/sites/default/files/chan_pin_shi_ti_zhu_tu_960_1.jpg)
自NetApp於2015年底收購SolidFire以來,在全快閃儲存領域的聲勢便持續走高,藉由多條產品線齊頭並進,穩居全快閃儲存陣列領導者之一。
目前NetApp的全快閃儲存產品一共分為3個系列—FAS系列的全快閃版AFF系列,E系列的全快閃版EF系列,加上源自SolidFire的SF系列。
我們這裡介紹的這款AFF A300,是NetApp配合著2016年第3季的FAS系列大改款,同步推出新一代全快閃AFF A系列成員之一,接替了原本的AFF 8000系列。
去年AFF A系列剛發表之初,只包含高階的A700與中階的A300兩種款式,接著NetApp在今年年中時,又另外補上中階的A700s與入門級的A200兩款機型,目前一共有4款機型,涵蓋了從入門到高階的範圍,構成了完整的產品家族。
全新規格硬體核心
AFF這個系列,是2015年中問世的FAS系列全快閃版本,將早先的FAS系列全快閃產品統整到AFF這個新的系列名稱下。最初的AFF8000系列,對應的是FAS8000系列中的8040、8060與8080EX,而新一代的AFF A系列,則對應2016年底發表的FAS8200與FAS9000。
比起先前的AFF8000系列,AFF A系列提供更廣泛的機型選擇,並全面升級了硬體規格。上一代AFF8000系列只有中階與高階機型,搭載的是6到20核心的Sandy Bridge-EP或Ivy Bridge處理器,而AFF A系列則涵蓋了入門級機型,且改用新的Broadwell處理器,搭載的記憶體容量更提高了4倍。
在儲存容量方面,AFF A系列支援的最大SSD數量與AFF 8000同等,不過支援的容量範圍更廣,4款機型在雙節點模式下,可提供144臺到480臺SSD的最大容量,還可選用容量更大的SSD。AFF A系列的另一個特點,是與新的FAS9000系列一樣,都能支援最新的32Gb FC與40GbE介面,是最早支援32Gb FC的主流儲存產品之一。
AFF A系列也能搭配NetApp新的ONTAP 9.x版作業系統軟體,藉此獲得更大的擴展彈性。
FAS與AFF系列都能透過ONTAP 8.x版引進的叢集模式,將多組雙控系統組成一個更大的叢集環境,在NAS架構下,可支援12組雙控系統一共24節點,不過SAN架構只能組成4組雙控系統與8節點組態。而從ONTAP 9.1版起,SAN模式的叢集規模可提高到6組雙控系統,一共12節點。
產品規格
●原 廠:NetApp(02)8729-5000
●儲存容量:每一雙控單元5.9PB
●儲存服務:Block(iSCSI, FC,FCoE)+ File
●主機端介面:4/8/16/32Gb FC, FCoE, 10/40GbE, 6/12Gb SAS
【註:規格與價格由廠商提供,因時有異動,正確資訊請洽廠商。】
AFF A300硬體組態
在目前NetApp AFF A系列的4款機型—A700、A700s、A300與A200中,A700與A200分別是最高階與最低階款式,A700s與A300兩款則是中階機型,A700s的效能比較高,核心規格與A700相同,但容量比較低,訴求需要高效能、對容量要求較低的用戶;A300的效能較低,但最大容量比A700s多了近一倍,針對較講求容量的情境。

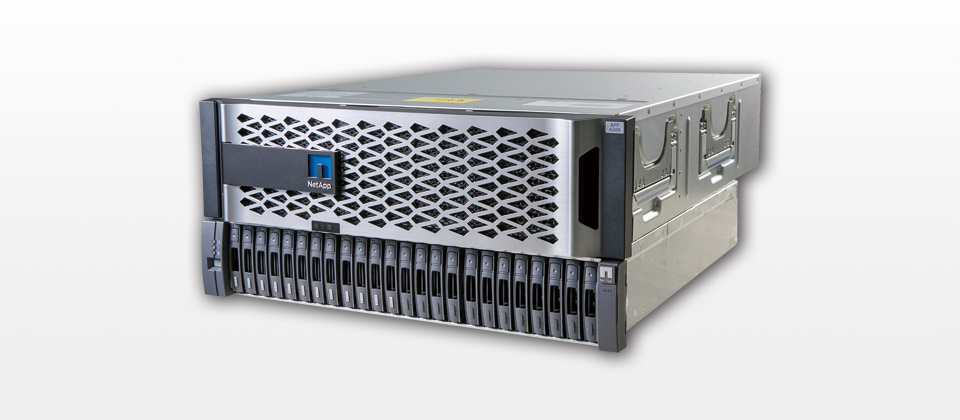

A300其實是FAS 8200的全快閃化版本,採用控制器機箱與儲存櫃分離的設計,由1臺內含2組控制器單元的3U控制器機箱,加上至少1組2U/24Bay儲存櫃組成。
A300每組控制器都搭載了2顆16核心的Broadwell處理器、128GB DRAM記憶體與8GB NVRAM記憶體,所以一套基本的雙控單元一共有32個處理器核心、256GB記憶體與16GB NVRAM。
搭配的儲存櫃,則主要是採用12Gb SAS介面的DS224C,1套雙控系統最多可串接16組儲存櫃。
儲存容量與Flash模組型式
搭配使用DS224C儲存櫃時,可選用960GB、3.8TB、7.6TB或15.3TB容量的SSD,或800GB與3.8TB的SED加密SSD。1套AFF A300的雙控單元可串接16組儲存櫃,提供384臺SSD的最大容量。
AFF A300也能透過Scale-Out方式,將多套雙控系統組成叢集,在NAS模式下,可支援最多12組雙控單元與24組控制器構成叢集,一共4,608臺SSD容量;在SAN模式下,則支援6組雙控制單元與12組控制器,最多2,304臺SSD容量。
I/O傳輸埠配置
基本組態是1臺控制器機箱與1臺2U儲存櫃。控制器機箱含有2組控制器,每組控制器都含有1組RJ45管理埠 1 ,2組10GBase-T型式的10GbE埠 2 ,2組SFP+型式的10GbE埠 3 ,4組兼用於兼用於10GbE/FCoE/FC的Unified Target Adapter(UTA2)埠 4 ,以及4組SAS埠。另外還有2個預留的PCIe擴充槽 5 ,可安裝選購的I/O介面卡,以獲得更多UTA埠或新的32Gb FC、40GbE埠。儲存櫃也含有2組SAS控制器,每組控制器都含有4組SAS埠 6 。
AFF A300系統管理與軟體功能
由於AFF A300是FAS 8200「全快閃化」的版本,所以軟體核心也和FAS家族同樣是Data ONTAP作業系統,目前的版本是9.2版。
Data ONTAP底層的WAFL檔案系統,最初是針對傳統硬碟的存取而設計,但從2年前發表的8.3.1版起,便提供了改進的WAFL檔案系統讀取路徑,可顯著改善全快閃儲存環境下的讀取效能。另引進稱作FlashEssentials的SSD存取最佳化功能,可提供inline型式的壓縮與重複資料刪除功能,改善SSD的儲存空間效率與壽命。
目前的Data ONTAP 9.2版,又進一步改善了重複資料刪除功能,先前只能為個別FlexVol磁碟區設定重複資料刪除,現在可以對同一個aggregate群組的多格FlexVol設定。另外也升級了9.1版時導入的磁碟區加密功能,先前只能加密個別磁碟區,現在則能支援跨叢集節點的FlexGroup磁碟區。另一個重要更新,是強化了效能管理(QoS),以前只能設定磁碟區最高效能上限,現在則能設定效能下限,藉此保證特定磁碟區的效能。此外,9.2版也擴大了AFF系列的aggregate群組最大容量,從400TB增加到800TB。
On Command Manager管理平臺
AFF A300的系統管理,和FAS系列一樣,都是透過NetApp OnCommand Storage Manager網頁控制臺來管理,首頁提供了儀表板介面,便於管理者掌握系統狀態。
以SVM為基礎提供多種服務
和FAS系列一樣,AFF A300也是透過儲存虛擬機器(SVM)的方式,來配置與使用底層的實體硬體資源,進而提供區塊、檔案等不同型式的存取服務。
提供完整資料服務與效能管理
透過Data ONTAP作業系統,AFF A300能提供完整的資料服務與效能管理功能,包括幫助節省SSD空間與損耗的壓縮與重複資料刪除,以及調整I/O效能運用的QoS效能管理功能。
