WLAN交換器－D-Link DWS-3024

D-Link DWS-3024是國產品牌第一臺WLAN交換器，提供多種連接介面，包括24個GbE連接埠及4個轉接頭（Combo），可連接光纖等其他介面，運作方式與L2/L3交換器類似，網頁操作介面與一般交換器相似，而且還提供管理無線網路的功能。

硬體規格最佳的WLAN交換器

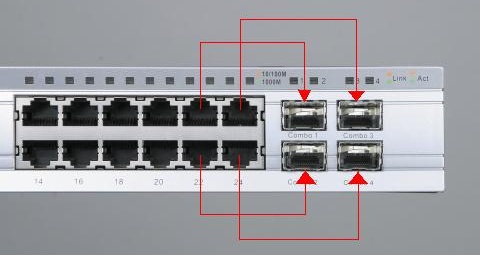

目前市面上WLAN交換器大多為國外品牌（例如Cisco、Aruba及Trapeze），國內網通廠只負責代工生產部分，尚無法與國外大廠相互抗衡，而D-Link DWS-3024則是國內網通自有品牌的第一臺WLAN交換器，雖然推出時程較晚，但硬體規格不輸給國外品牌設備，除了提供24個GbE連接埠與4個轉接頭外，機身後方還有1組背板接頭，可串聯不同類型/介面的網路設備，以符合不同採購需求。

一般WLAN交換器大多只有10/100 BASE-T連接埠，有些機種則會提供2~4個GbE連接埠，以提供高速骨幹網路傳輸需求，但目前沒有一款機器的連接埠皆為GbE。DWS-3024的24個GbE埠都支援PoE（Power over Ethernet），可直接連接DWL-3500AP/8500AP，無需額外布置電源線，讓部署更方便。由於DWL-3500AP所需的電源供應量也較小，約5~6V（一般無線基地臺約8V），就算24臺DWL-3500AP同時連接DWS-3024，設備還是能提供穩定的電源供應量。機身前方有1個顯示按鈕，可顯示連接埠的使用情況，包括PoE使用率及是否有傳遞封包。

一次取得全部WLAN交換器功能
目前每家WLAN交換器廠商的採購方式不盡相同，有些依據設備等級區分、有些則依據模組功能收費，另外還有採用3層式架構的服務，除了採購WLAN交換器及搭配的Thin AP外，還要購買網管系統。

架構上，D-Link產品區分為DWS-3024 WLAN交換器與搭配的Thin AP DWL-3500AP（支援802.11b/g）/ DWL-8500AP（支援802.11a/b/g）等2部分，只需要透過DWS-3024就可以管控設備，無需另外採購其他管理系統，而且內建所有服務都啟動，也不用額外購買授權費用。

不過目前較成熟的WLAN交換器廠商都已經提供多點管理功能，例如在原本WLAN架構中，再提供頂層管理伺服器，或WLAN交換器可切換Master或Slave，能集中管控多臺WLAN交換器。然而目前DWS-3024只提供單點管理，無法同時管理多臺設備，若在多點部署的情況下，較為不便。

圖示操作的網頁介面
相較於同類型產品，DWS-3024的網頁操作介面很特別。在管理網頁上緣，設有DWS-3024硬體前方的操作面板圖，能顯示目前哪些連接埠使用中及PoE情況，而且當我們點選某一連接埠圖示時，也能設定相關的資訊（例如連接埠設定及雙重VLAN等）。管理人員可從圖示上操作該連接埠設定，減少查詢連接埠位址的時間。

DWS-3024的網頁操作介面分為LAN及WLAN等2部分，在LAN方面，以設定第2/3層網路、QoS和安全為主，其設計邏輯與Cisco產品類似，若熟悉網管型交換器的概念，較容易上手操作DWS-3024。

只是所有需要設定的資訊分散在各項操作細節中，網頁介面上沒有提供範本案例，因此操作上較麻煩。例如當我們要執行VLAN時，除了要從VLAN指定與連接埠的對應關係外，還要從連接埠設定VLAN資訊；而且從連接埠設定時，只能逐一個別處理每個連接埠內容，無法同時設定所有資訊，使用上較繁複。

以SSID區分無線用戶權限
在管控無線網路方面，DWS-3024採用SSID（Service Set IDentifier）區分無線網路使用者的權限，並非以內建使用者資料庫的方式認證。若要提供員工及訪客存取無線網路的能力，我們可使用SSID帶入VLAN Tag的作法，再搭配公司核心交換器處理NAT（Network Address Transfer）服務，即可限制無線用戶端存取網路的範圍。

雖然目前有些WLAN交換器已經內建NAT服務，我們可以直接在WLAN交換器中執行，畫分出網際網路端與區域網路端，並由WLAN交換器限制並處理封包轉換工作，但DWS-3024並不支援此模式，須將VLAN Tag封包傳送到後端具備NAT功能的交換器處理。

前端無線基地臺透過DWS-3024的VLAN服務，將訊號傳遞到NAT設備，並限制無線用戶存取權限。雖然DWS-3024有內建DHCP伺服器，但是因為採用VLAN Tag的傳送方式，我們建議直接使用公司原本DHCP服務即可，不要使用DWS-3024的DHCP服務，更能有效集中管控無線用戶端的IP Address位址。但這樣做的前提是，公司原本DHCP伺服器也必須提供VLAN服務，並在不同VLAN指派不同網段的IP Address位址，再透過DWS-3024傳送到前端無線基地臺，最後分派給無線用戶端電腦。

初次部署時，步驟較複雜
雖然DWS-3024採用通道（Tunnel）串聯DWL-3500AP，DWL-3500AP可利用加密通道將訊號回傳給WLAN交換器，不過這是使用指定路由的方式，我們必須把DWL-3500AP的閘道器指向DWS-3024的IP Address位址，才能提供無線網路服務。

DWL-3500AP預設的路由位址與DWS-3024的IP Address位址相同。第一次部署時，必須先讓DWL-3500AP的路由指向DWS-3024，之後才能透過DWS-3024網頁管理介面變更DWL-3500AP設定，而且DWL-3500AP只能透過Telnet登入管理介面，因此最好先利用DWS-3024內建的DHCP服務指派IP Address給DWL-3500AP後，再更改其設定。

若企業預計讓DWS-3024單純處理無線網路流量時，可採用DWS-3024預設的管理方式，由DWS-3024提供DHCP服務給無線用戶端，建置方式較容易。但是若需要整合企業網路環境，則需要較多的處理步驟，特別是要納入企業的DHCP及NAT服務時，建置上也複雜。文⊙蘇碩鈞
