這2、3年來,NetApp在全快閃儲存產品發展上動作連連,一方面陸續推出既有產品線的全快閃版本,包括2013年初發表的E系列全快閃版本EF系列,以及2014年推出的FAS 8000系列全快閃版本。另一方面也展開原生型全快閃儲存陣列FlashRay的研發,最後還併購了原生型全快閃儲存陣列廠商SolidFire。

這裡介紹的All Flash FAS 8000(AFF 8000),則是NetApp去年中重整全快閃FAS系列後推出的產品,在先前全快閃版FAS 8000的基礎上,進一步增強了對全快閃環境的支援。

AFF 8000是NetApp既有FAS 8000系列的全快閃化版本,除了儲存裝置全面改用SSD以外,系統軟體也引進針對Flash存取最佳化的FlashEssentials功能,可提供即時壓縮與重複資料刪除功能,有效改善SSD的空間運用效率與壽命。

針對全快閃架構優化的FAS系列

AFF 8000系列是FAS 8000系列的「全Flash化」衍生款式,目前包含AFF 8040、AFF 8060與AFF 8080EX等3款,分別對應FAS 8000系列的8040、8060與8080EX等3個位階的機型。

AFF 8000系列的硬體規格,與FAS 8000系列的對應款式基本相同,主要區別在於採用了全SSD的磁碟組態,儲存空間雖然較小—AFF 8000最高只提供480臺磁碟(SSD)容量,FAS 8000則可達到1,200到1,440臺磁碟(均以雙控組態為準),但就全快閃儲存領域來說,已是相當高的規格。

除了全快閃的硬體組態外,AFF 8000最重要的特性,是搭載Data ONTAP 8.3.1版(以上)作業系統,可啟用FlashEssentials存取最佳化功能,以及新的OnCommand Performance Manager 2.0管理控制臺軟體。

FlashEssentials提供了針對SSD存取特性的一系列新功能,包括即時的壓縮與重複資料刪除功能,以及新的讀取最佳化路徑機制,對於過去NetApp WAFL檔案系統讀取機制不適合Flash記憶體存取應用的問題,也提出了解決辦法。而新的OnCommand 管理軟體,則可提供圖像化的儀表板介面,幫助自動評估系統I/O效能與排除問題,協助維持系統的I/O效能。

AFF系列也與FAS系列既有資料服務功能,以及附屬軟體完全相容。

藉由AFF 8000系列的推出,NetApp試圖證明,老牌的FAS產品線只要經過適當改款,也能適應全快閃應用需求。



 NetApp AFF 8000硬體組態

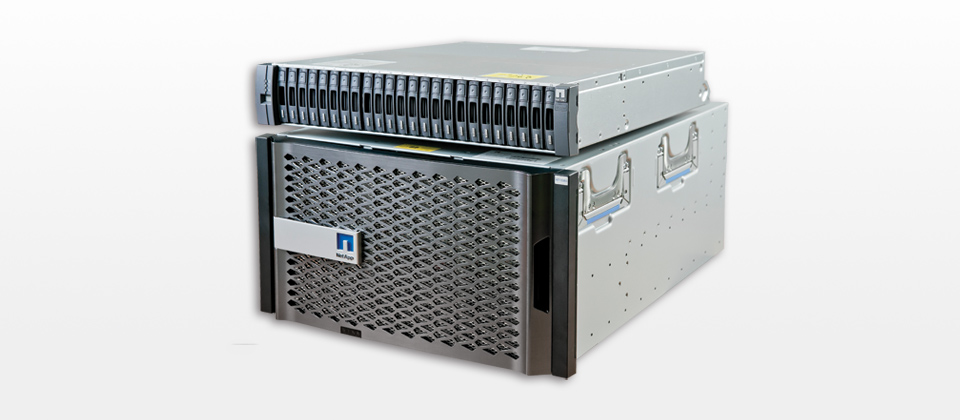

除了磁碟裝置全面改用SSD外,AFF 8000的硬體組態,與FAS 8000系列基本上是一致的。我們這裡以零壹科技提供的一臺AFF 8060為例,AFF 8060由控制器機箱與磁碟櫃組成,控制器機箱是與FAS 8060相同的6U雙控制器型式,同樣都搭載128GB記憶體與16GB NVRAM,以及8或24個PCIe擴充槽,也同樣內建了UTA2通用介面、10GbE、GbE與6Gb SAS等I/O介面,並能透過外加PCIe介面卡擴充I/O數量與型式,較大差異在於:FAS系列已可選購12Gb SAS HBA卡,而AFF系列尚未提供。

AFF系列的磁碟櫃只支援基於2.5吋磁碟的2U/24Bay的款式,不像FAS 8060還支援基於3.5吋磁碟的4U/24Bay與4U/48Bay磁碟櫃,不過這對SSD應用來說沒有影響。

標準規格的SAS SSD

AFF 8000系列可選用400GB、800GB、1.6TB與3.2TB容量的SSD模組,其中800GB與1.6TB還有SED加密的款式。目前AFF 8000的後端磁碟介面與FAS 8000一樣,都只支援6Gb SAS。

外接擴充磁碟櫃

AFF 8000完全依靠外接擴充櫃來提供儲存空間,目前AFF 8000最大可擴充到480臺SSD容量,也就是外接20組擴充櫃。

傳輸埠配置

AFF 8060的6U控制器機箱含有2組控制器,提供了兩種型式的I/O埠:控制器內建I/O埠,與透過外加PCIe介面卡提供的I/O埠。以我們這臺AFF 8060為例,每組控制器內建了4組SAS埠 1 、4組10GbE埠 2 、4組兼用於10GbE/FCoE/16Gb FC的Unified Target Adapter(UTA2)埠 3 、4組GbE埠 4 、2組管理用GbE埠 5 與1組直連管理用Console埠 6 。還預留了4組PCIe擴充槽,可安裝更多I/O介面卡,如這裡便安裝了1張SAS HBA卡 7



 AFF 8000的軟體功能與管理介面

AFF 8000是FAS 8000的衍生款式,軟體核心同樣是Data ONTAP作業系統,但版本較新,FAS 8000只須8.2.1或8.2.2以上版本即可運行,AFF 8000則要求使用8.3.1或8.3.2以上版本,另外還提供針對SSD存取最佳化的功能。

AFF 8000在既有Data ONTAP的基礎上,提供了改進的WAFL檔案系統讀取路徑,可顯著改善全快閃儲存環境下的讀取效能。另新增稱作FlashEssentials的功能,可提供inline型式的壓縮與重複資料刪除功能。

先前Data ONTAP就能提供inline與後處理型式的壓縮,以及後處理型式的重複資料刪除功能,而AFF 8000的壓縮與重複資料刪除全都是inline類型,更適合SSD使用,可發揮提高SSD空間效率、延長壽命、改善效能等作用。

OnCommand儲存管理控制臺

與FAS系列相同,AFF 8000系列也是透過NetAppOnCommand Storage Manager控制臺來管理,不過一些硬體細節資訊(例如SSD壽命情況等),必須利用文字命令列介面才能檢視。

擁有完整資料服務功能

拜沿用Data ONTAP作業系統之賜,AFF 8000可使用Data ONTAP極豐富的資料服務功能與附屬工具。

提供即時壓縮與重複資料刪除

AFF 8000系列引進了inline型式的壓縮與重複資料刪除功能,可有效提高SSD空間效率與壽命,管理者可以個別Volume為單位,決定是否啟用這2項功能。



 產品規格速查表

NetApp All Flash FAS 8000

●原廠:NetApp

●電話:(02)8729-5000

●儲存容量:原生容量~7.4PB

●儲存服務類型:FC SAN、iSCSI SAN、NAS

●主機端介面:FC、FCoE、iSCSI

●進階資料服務:快照、遠端複製、壓縮、Clone

●功能:加密、Thin Provisioning、重複資料刪除

【註:規格與價格由廠商提供,因時有異動,正確資訊請洽廠商。】
